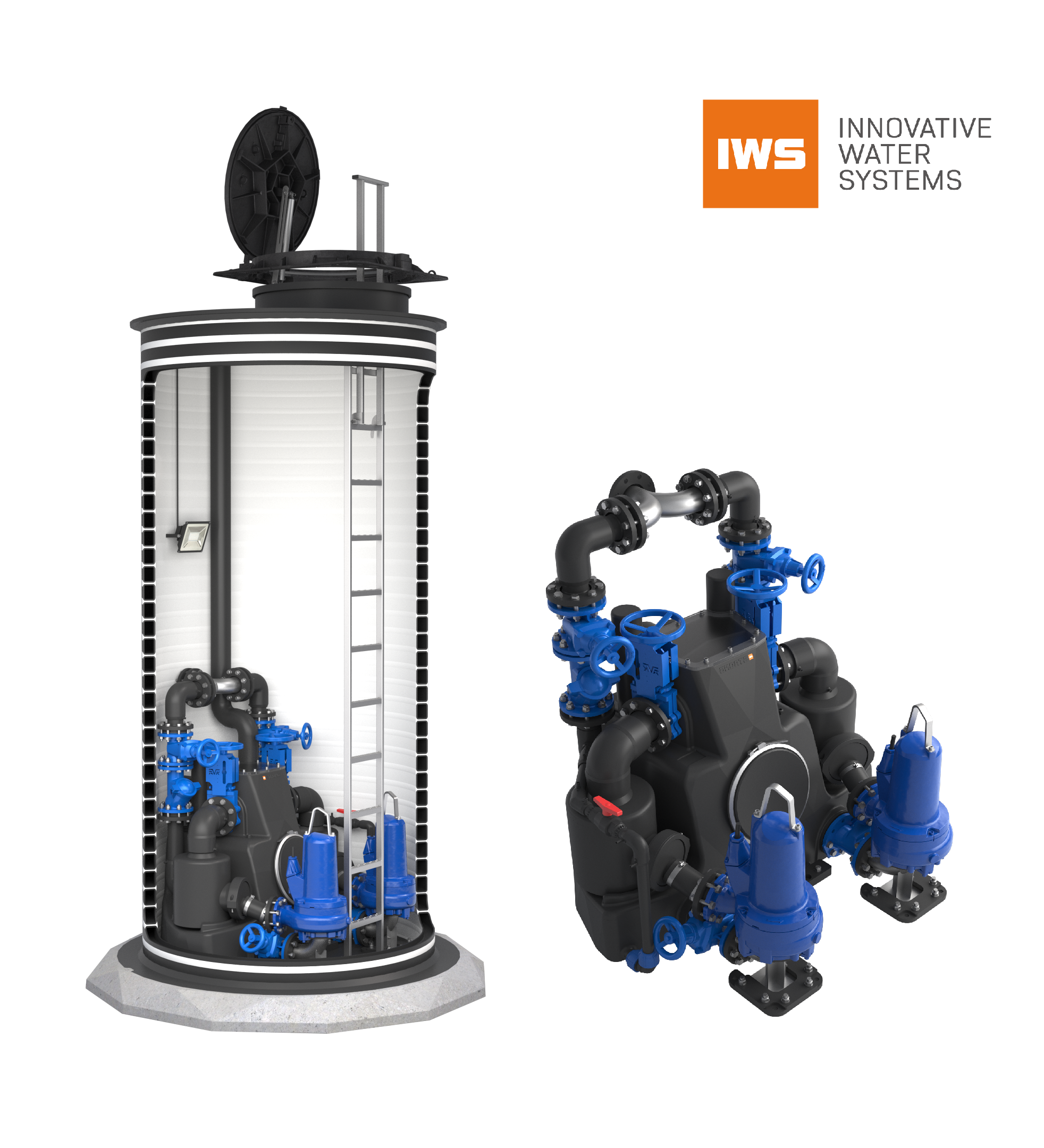

Προκατασκευασμένα Αντλιοστάσια IWS STRONG με σύστημα διαχωρισμού στερεών

Σύστημα διαχωρισμού στερεών για πιο έξυπνη άντληση λυμάτων

Τα προκατασκευασμένα αντλιοστάσια STRONG της IWS με σύστημα διαχωρισμού στερεών είναι συμπαγή αντλιοστάσια διπλού θαλάμου με αντλίες που λειτουργούν εν ξηρώ και είναι εξοπλισμένες με σύστημα διαχωρισμού στερεών. Διατίθενται σε standard διαμέτρους από 1600 mm έως 2400 mm. Προορίζονται για άντληση λυμάτων και βρόχινων υδάτων σε μέρη όπου είναι αδύνατη ή ασύμφορη η κατασκευή βαρυτικού δικτύου σωληνώσεων.

ΚΥΡΙΑ ΠΛΕΟΝΕΚΤΗΜΑΤΑ

Μακροχρόνια αντοχή, ευκολία εγκατάστασης και ασφαλής λειτουργία

Κατασκευασμένα από PE-HD (high-density polyethylene), ένα ελαστικό και ανθεκτικό τύπο πλαστικού

Ενισχυμένος κύλινδρος δεξαμενής, με κατηγορία ακαμψίας δακτυλίου τουλάχιστον SN4 (4 kN/m²), για να αντιστέκεται σε μηχανικές βλάβες που μπορεί να προκύψουν κατά την εγκατάσταση ή τη λειτουργία

Αποφυγή διαρροής λυμάτων στο υπέδαφος ή εισροής υδάτων από το υπέδαφος στο αντλιοστάσιο

Το σύστημα διαχωρισμού στερεών προστατεύει τις αντλίες από εμφράξεις, εξασφαλίζοντας έτσι την μακροχρόνια λειτουργία τους χωρίς προβλήματα

Όλα τα σημαντικά εξαρτήματα είναι στον ξηρό θάλαμο και μπορούν να αφαιρεθούν. Έτσι, το αντλιοστάσιο μπορεί να συντηρηθεί και να επισκευαστεί ενώ είναι σε λειτουργία

ΕΦΑΡΜΟΓΕΣ

Άντληση λυμάτων και βρόχινων υδάτων σε μέρη όπου είναι αδύνατη ή ασύμφορη η κατασκευή βαρυτικού δικτύου σωληνώσεων

  1. Συμπαγή αντλιοστάσια που περιλαμβάνουν υγρό και ξηρό θάλαμο, αντλίες, σύστημα διαχωρισμού στερεών, καταθλιπτικούς αγωγούς και πλήρη πίνακα ελέγχου.
  2. Δύο αντλίες λειτουργίας εν ξηρώ σε κάθε αντλιοστάσιο, ώστε να παραμένει λειτουργικό ακόμη και κατά τη διάρκεια συντήρησης ή βλάβης μίας αντλίας.
  3. Οι αντλίες λειτουργούν εναλλάξ και ελέγχονται από αυτοματισμούς εγκατεστημένους στον πίνακα ελέγχου του αντλιοστασίου.
  4. Αισθητήρες στάθμης ή φλοτεροδιακόπτες για τη ρύθμιση των επιπέδων έναρξης και διακοπής λειτουργίας των αντλιών.
  5. Δυνατότητα σχεδιασμού του πίνακα ελέγχου του αντλιοστασίου σύμφωνα με τις ανάγκες του πελάτη.
  6. Ενσωματωμένο σύστημα διαχωρισμού στερεών που φιλτράρει τα μεγάλα σωματίδια πριν από την άντληση, εξασφαλίζοντας ότι μόνο προεπεξεργασμένα λύματα φτάνουν στην αντλία.

Αρχή λειτουργίας του συστήματος διαχωρισμού στερεών

Τα εισερχόμενα λύματα ρέουν μέσω του θαλάμου διανομής και έπειτα στον υγρό θάλαμο. Τα μεγάλα στερεά διαχωρίζονται μέσω ειδικής σχάρας και συλλέγονται στον διαχωριστή. Μόνο τα προ-επεξεργασμένα λύματα κατευθύνονται μέσα από την αντλία στον υγρό θάλαμο.

Όταν ο υγρός θάλαμος γεμίσει, η αντλία εκκινεί σύμφωνα με τον αισθητήρα στάθμης και η εισροή στον διαχωριστή κλείνει. Τα προ-επεξεργασμένα λύματα αντλούνται μέσω του διαχωριστή στερεών, και τα στερεά που συλλέχθηκαν στον διαχωριστή κατευθύνονται στον αγωγό κατάθλιψης μέσω της ροής.

Παρακολουθήστε το παρακάτω βίντεο για να δείτε πώς λειτουργεί στην πράξη το σύστημα διαχωρισμού στερεών.

  1. Συλλέκτης κατάθλιψης DN80
  2. Βάνα ελαστικής έμφραξης DN80
  3. Βάνα αντεπιστροφής DN80
  4. Μαχαιρωτή βάνα απομόνωσης
  5. Θάλαμος διανομής
  6. Δεξαμενή συλλογής
  7. Καπάκι συντήρησης της δεξαμενής συλλογής
  8. Διαχωριστής στερεών
  9. Σωλήνωση έκπλυσης
  10. Βάνα ελαστικής έμφραξης DN80
  11. Αντλία λυμάτων
  12. Χυτοσιδηρό καπάκι DN800 40T ή πολυαιθυλενίου
  13. Λαβή στήριξης
  14. Σκάλα
  15. Κύλινδρος δεξαμενής ID1600
  16. Αγωγός εξαερισμού d110mm
  17. Βάση αγκύρωσης

Φυλλάδιο – Προκατασκευασμένα αντλιοστάσια STRONG με σύστημα διαχωρισμού στερεών

IWS_STRONG_SSS_pumping_station_EL

Σύστημα Διαχωρισμού Στερεών VIDEO
